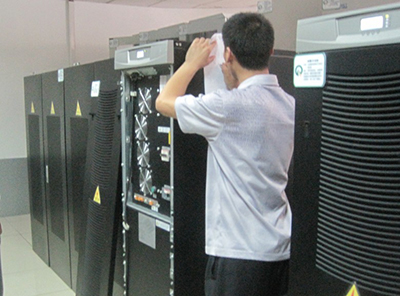

UPS电源常常因为使用和维护的方法不当致使其产生各种各样的故障，对于经验丰富的师傅来说，可能很容易排查，但对于新手却并没有那么简单。根据大量ups维修实践所做的统计表明，UPS内元器件按故障频率由高到低的顺序排列如下：电瓶(即机内的免维护铅酸蓄电池，包括因过放电或充电电路故障造成的假性损坏)，交流进线电路(含保险丝、压敏电阻、电源开关等)，逆变管(含推动管)，功率电阻，取样变压器，中小功率二、三极管，集成电路，可调电阻，继电器，电解电容，小功率电阻，主电源变压器。

因此，在对一台损坏的ups维修时，如果找不到电路图纸，可直接到机内找故障，在普查可疑元件的同时，还要注意检查一些虚焊、假焊类故障。一般可采用对比法(与好的元件对比)和替换法(用好的元件替换)进行判断，只要UPS没有人为的故障(如将可调元件调乱等)和调整性故障，一般都能较快地解决问题。

　　UPS接交流电开机后可进入稳压状态，但断电后不能逆变，仅听到机内继电器响了几下便再无动静。

　　ups维修首先检查机内电瓶电压，正常，线路板上没有明显损坏的元器件，四只MJ4502逆变管也无异常。开机后再测各集成电路的VCC供电也正常，但就是无逆变迹象，由此怀疑是某IC损坏。因该机的检修图纸资料很难找到，用在路测量判断法很难找出故障，故采用了替换法来查找故障。首先替换的是逆变电路的控制核心LCL(sG3524)，将LCL换新后，故障排除。

市电完全正常。开机后立刻进入逆变状态这种故障的原因多是市电未能送入UPS，应首先检查机后的电源保险管(一般为3-5A)是否断路，若正常则应再检查机内的交流进线电路，其中包括电源开关、线路板、接插件、压敏电阻、取样变压器等。
