机房中供电系统一直是机房动力的源泉，然而随着几十年的发展，涌现了多种多样的高压供电方案，本文和大家分享一下机房建设中高压供电的几个成熟的方案。

　　共用48V母线的混合系统解决方案

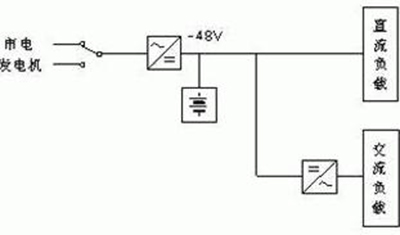

　　在机房建设中，这种电源系统结构特点是直流负载和交流负载的电源系统都采用-48V母线作为输入电源。在市电或整流器故障时，由于蓄电池与输出母排是并联的，所以-48V母线电源是不间断的。直流负载由-48V母线直接供电，交流负载经逆变器供电，即用-48V直流电源供电的逆变器代替了UPS。

　　混合系统解决方案优点：

　　技术成熟，48V电源是真正的不间断电源，其输出纯净，所以系统整体稳定性有提高。不易拉弧，安全性高。

　　混合系统解决方案缺点：

　　在交流负载的电源链中增加了电源变换的次数，且电压低，电流大，增加了损耗，降低了系统效率。这种电源系统结构仅适用于交流负载为中小功率的情况。

　 整流型rAC高压供电解决方案

以INTELEC 2001年发表的《新电信网络和服务的最佳新型供电》和2000年发表的《电信和数据通信融合的rAC供电技术的新研究》为代表，法国电信公司试用。

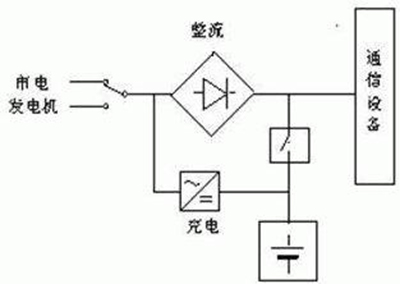

rAC机房建设供电系统，类似传统的48V直流电源系统中的直流母线由经过整流的母线替代，实际上是脉动的直流。系统由整流桥、高电压蓄电池组、蓄电池开关、充电机等组成。这种rAC供电系统的输入谐波电流抑制和功率因数需要补偿，须在rAC母线上并联连接谐波抑制器。

　　rAC高压供电解决方案的优点：

　　在整个供电电路中只有一个变换级，损耗小，效率高;蓄电池充电机只用于给蓄电池离线充电，因此容量较小，成本低。rAC高压供电解决方案的缺点：

采用用电压较高， 安全标准要求高;采用单体蓄电池数量较多，要求进行更严格蓄电池管理。

　　 高压直流供电的可行性探讨

机房建设数据设备内部电源状况是计算机主机、显示器、打印机等电气设备的内部电源都是开关电源，将输入的交流220V先整流、滤波成直流300V后，再通过电源开关管和开关变压器降压、稳压成低压，为各部分提供电源。一般交流电压在110-250V之间，通过整流、滤波后直流电压为150V-340V之间。

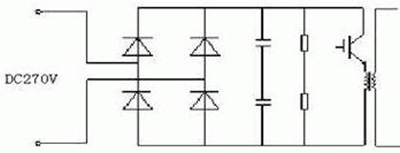

因此，给这些设备输入一个150V-340V直流电压，设备是可以正常工作的。综合考虑， 额定电压在228V～280V(后备12V电池19只或20只)范围内直流电通过桥式整流电路、滤波后，仍是直流228V～280V，在150V-340V之间，因此开关电源仍能正常工作，目前的实验证明数据设备输入DC270V左右时效果好。
